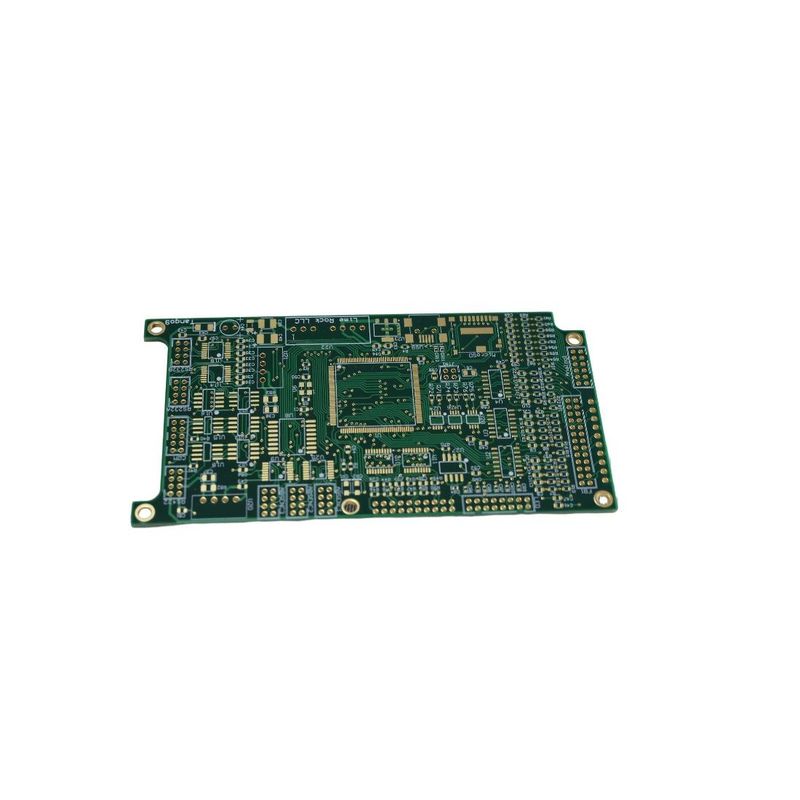

Высокофункциональная плата HDI PCB с соотношением аспектов слепой дыры 1 1 Для

Описание продукта:

HDI PCB Board является высокоразвитым и инновационным продуктом, предназначенным для удовлетворения растущего спроса на высокоплотность технологии взаимосвязи в промышленности потребительской электроники.С его превосходными характеристиками и передовыми технологиями, HDI PCB Board является идеальным решением для всех ваших потребностей в высокой плотности.

• Минимальная ширина линии: 0,04 мм/0,04 мм
• Контроль импеданции: ±8%
• Минимальный размер механического сверла: 0,1 мм
• Минимальный размер лазерного сверла: 0,07 мм
• BGA Pitch: 0,3 мм

HDI PCB использует технологию высокой плотности (HDI), которая позволяет размещать больше компонентов на меньшей плате, что приводит к более компактной и легкой конструкции.Эта технология также позволяет доске иметь больше слоев, что позволяет увеличить функциональность и улучшить целостность сигнала.

HDI PCB Board специально разработан для использования в потребительской электронике, что делает его идеальным выбором для производителей смартфонов, планшетов, ноутбуков и других электронных устройств.Его компактные размеры и высокопроизводительные возможности делают его идеально подходит для сегодняшнего быстрого и постоянно развивающегося рынка потребительской электроники.

HDI ПХБ-карта изготавливается с использованием новейших технологий и оборудования, обеспечивающих точность и точность в ее производстве.и ±8% регулировки импеданса, эта доска способна легко обрабатывать сложные и высокоскоростные конструкции.

Небольшие размеры HDI PCB и высокая плотность технологии взаимосвязи позволяют уменьшить размер электронных устройств, что позволяет более компактные и изящные конструкции.Это не только делает конечный продукт более привлекательным, но и оптимизирует использование пространства, что делает его идеальным выбором для устройств с ограниченным пространством.

HDI PCB Board построен для удовлетворения потребностей потребительской электроники, обеспечивая надежность и долговечность.1 мм и минимальный размер лазерного отверстия 0.07 мм, эта доска может обрабатывать высокоплотность компонентов и выдерживать суровые условия ежедневного использования.

HDI PCB Board - это высокопроизводительное, компактное и надежное решение для всех ваших потребностей в высокой плотности.Это идеальный выбор для производителей, которые хотят оставаться впереди на конкурентном рынке потребительской электроники..

Особенности:

• Наименование продукта: HDI PCB Board
• Соотношение пробелов слепой дыры: 1:1
• Удаление: ≤ 0,4%
• Минимальный размер механического сверла: 0,1 мм
• Толщина доски: 0,2-3,2 мм
• Максимальный размер доски: 540*620
• Технология высокой плотности (HDI)
• Передовые производственные процессы для повышения производительности и надежности
• Оптимизирован для высокотехнологичной потребительской электроники
• Компактный и легкий дизайн
• Поддерживает высокоскоростные и высокочастотные приложения
• Обеспечивает отличное тепловое управление
• Настраиваемая для удовлетворения конкретных требований к конструкции
• Высокоэффективный и долговечный
• Соответствует отраслевым стандартам
• Идеально подходит для использования в HDI печатных платах

Технические параметры:

Применение:

В современном быстро развивающемся мире технологии играют решающую роль в нашей повседневной жизни.мы окружены электронными устройствами, которые делают нашу жизнь проще и удобнееЗа каждым электронным устройством стоит печатная плата (PCB), которая служит основой устройства.и более эффективные ПХБ увеличиваетсяИменно здесь вступает в игру HDI PCB Board.

HDI PCB Board, также известный как PCB с высокой плотностью, является типом PCB, который разработан с использованием передовых технологий для увеличения плотности соединений и уменьшения размера платы.Он часто используется в высококлассной потребительской электронике., такие как смартфоны, планшеты, цифровые камеры и другие современные устройства.HDI PCB Board - это революционный продукт, который преобразовал электронную промышленность и стал важным компонентом современных электронных устройств.

HDI PCB Board широко используется в различных отраслях промышленности, включая потребительскую электронику, медицину, аэрокосмику, автомобильную промышленность и многое другое.Его небольшие размеры и высокая плотность делают его идеальным для компактных электронных устройств, где пространство ограничено. Он также используется в высокоскоростных приложениях, где быстрая передача сигнала имеет решающее значение. HDI PCB Board можно найти в смартфонах, ноутбуках, устройствах GPS,медицинское оборудование для мониторинга, и многие другие электронные устройства, которые требуют высокоскоростных и высокоплотных соединений.

Kingtech является ведущим производителем HDI PCB в Китае. С многолетним опытом и опытом, Kingtech стал надежным именем в отрасли.Наши HDI ПХБ-Корпусы изготавливаются с использованием новейших технологий и передового оборудованияМы уделяем большое внимание исследованиям и разработкам, постоянно стремимся улучшать наши продукты и удовлетворять постоянно меняющиеся требования рынка.

В Kingtech, мы понимаем важность качества и надежности в электронных устройствах.ISO9001, IS045001, IATF16949, UL, ISO14001, AS9100D и QC080000. Эти сертификаты гарантируют, что наши продукты соответствуют самым высоким стандартам качества и подходят для использования в различных отраслях промышленности.

В Kingtech мы предлагаем минимальное количество заказа по 1 штуке, что позволяет нашим клиентам заказывать только то, что им нужно.и наши гибкие объемы заказов облегчают нашим клиентам управление запасамиНаши HDI PCB-пакеты вакуумно упакованы, чтобы обеспечить безопасную доставку нашим клиентам.

Kingtech ценит время и доверие наших клиентов. Вот почему мы предлагаем сроки доставки 2-7 дней, гарантируя нашим клиентам своевременное получение заказов.позволяя нашим клиентам выбирать наиболее удобный для них способ оплаты.

Благодаря нашим передовым производственным мощностям и сильной цепочке поставок, Kingtech может поставлять 500000 квадратных метров в месяц.

• Минимальный размер лазерного сверла: 0,07 мм
• Минимальный размер механического сверла: 0,1 мм
• Минимальная ширина линии/пространство: 0,04 мм/0,04 мм
• BGA Pitch: 0,3 мм
• Соотношение проемов: 16:1

В быстро развивающемся мире технологий, каждая деталь имеет значение.надежность, и удовлетворенность клиентов сделала нас предпочтительным выбором клиентов по всему миру.

Настройка:

Услуга по настройке HDI PCB-панелей
