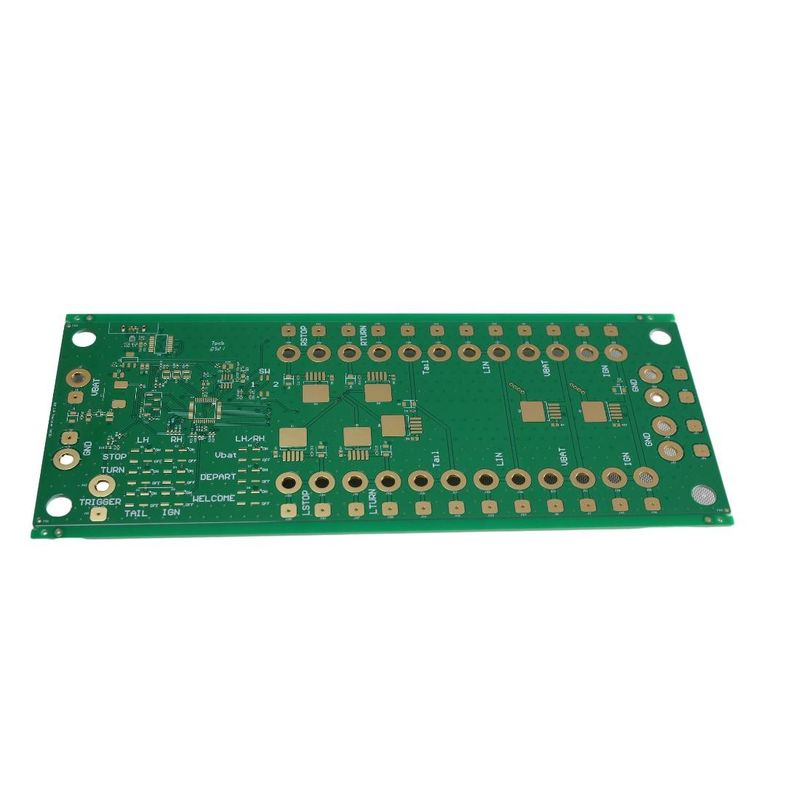

Металлическая плата ПКБ-алюминиевая подложка

Металлическая плата для печатных плат Алюминиевая подложка Высокая плотность дисплея световой платы

Алюминиевая подложка представляет собой медную пластинку с металлической основой с хорошей теплоотводной функцией, общая одноэтажная панель состоит из трех слоев конструкции, соответственно, слоя цепи (медная фольга),изоляционный слой и металлическая основаДля высококлассного использования также предназначены для двойных панелей, структуры слоя цепи, изоляционного слоя, алюминиевой основы, изоляционного слоя, цепи.Очень мало применений многослойные доски, которые могут быть изготовлены из обычных многослойных досок и изоляционных слоев и алюминиевых оснований.
1, преимущества алюминиевой подложки
(1) Рассеивание тепла значительно лучше, чем стандартная FR-4 структура.
(2) Теплопроводность используемого диэлектрика обычно в 5-10 раз превышает обычное эпоксидное стекло, а толщина составляет всего одну десятую.
(3) Индекс теплопередачи более эффективен, чем традиционный жесткий ПХБ.
(4) Можно использовать меньшую массу меди, чем указано в рекомендуемом показателе МПК.
2, область применения алюминиевого субстрата
(1) Аудиооборудование: входный, выходный усилители, балансовые усилители, аудиоусилители, предварительные усилители, усилители мощности и т.д.
(2) Оборудование питания: регулятор переключателя, преобразователь постоянного тока/переменного тока, регулятор SW и т.д.
(3) Электронное оборудование связи: высокочастотный усилитель, электрическое оборудование для фильтрации, цепь передачи.
(4) Офисная автоматизация: двигатели и т.д.
(5) Автомобиль: электронный регулятор, зажигалка, контроллер мощности и т.д.
(6) Компьютер: ПК процессора, дискета, устройство питания и т.д.
(7) Модуль питания: преобразователь, твердое реле, мост выпрямления и т.д.
Алюминиевая подложка широко используется, общее аудио оборудование, электрооборудование, коммуникационное электронное оборудование, офисное оборудование автоматизации, автомобили, компьютеры,Модули питания имеют алюминиевую подложку.
